وکیوم لودر ( Industrial vacuum loader )

وکیوم لودر به انگلیسی Industrial Vacuum loader می باشد.

برای شناخت هرچه بیشتر دستگاه وکیوم لودر صنعتی می بایست به سوالات زیر پاسخ داد :

  1. دستگاه وکیوم لودر جیست؟
  2. دستگاه وکیوم تراک چه کار انجام می دهد ؟
  3. دستگاه وکیوم تراک چگونه کار می کند ؟
  4. از دستگاه وکیوم لدر صنعتی کجا استفاده می شود؟

در ادامه به پاسخگویی به سولات بالا می پردازیم.

وکیوم لودر چیست؟

دستگاه وکیوم لدر یک دستگاه مکنده صنعتی متحرک ( دارای قابلیت جابه جایی آسان ) با قدرت و سرعت مکش بسیار بالا می باشد.

این دستگاه مکنده صنعتی قدرتمند معمولاً بر روی یک کامیون ، کامیونت یا شاسی چرخ دار ( متصل به مال بند ) نصب می شود.

وکیوم لودر چکار می کند؟

دستگاه وکیوم لودر کار جمع آوری ( از طریق فرآیند مکیدن ( مکش ) ) انواع زباله های صنعتی در صنایع را انجام می دهد.

کاربرد دستگاه های وکیوم لودر

امکان مکش و جمع آوری مواد دپو شده که بر اثر خرابی بوجود آمده در خط تولید روی هم انباشته شده اند.

مکش مواد و زباله ها و ضایعات از عمق و طبقات زیرین

امکان مکیدن و انتقال مواد از طبقات ، به سمت دستگاه درصورت اتصال به شبکه لوله کشی و استفاده به عنوان مکنده مرکزی

امکان بازگردانی مواد جمع آوری شده به ابتدای خط تولید

آماده کردن و خالی کردن بخشهای مختلف در هنگام تعمیرات مانند فیلترهای الکترواستاتیک و غبارگیرها

نظافت و پاکسازی مکانهایی که دسترسی به آنها آسان نیست

دستگاه وکیوم لودر چگونه کار می کند ؟

دستگاه وکیم لدر صنعتی از بخش های مختلف به شرح زیر تشکیل شده است.

  1. یونیت مکش: ( suction unit )
  2. مخزن مواد و محفظه فیلتر: ( filter )
  3. تابلو برق و سیستم کنترل دستگاه
  4. شاسی

یونیت مکش: ( suction unit )

این واحد شامل یک پمپ مکنده از نوع دورانی غلطکی با جابجایی مثبت بوده که با یک الکتروموتور و یا موتوردیزل به عنوان نیروی محرکه کوپل شده است.

علاوه بر این، در این واحد موارد زیر وجود دارد:

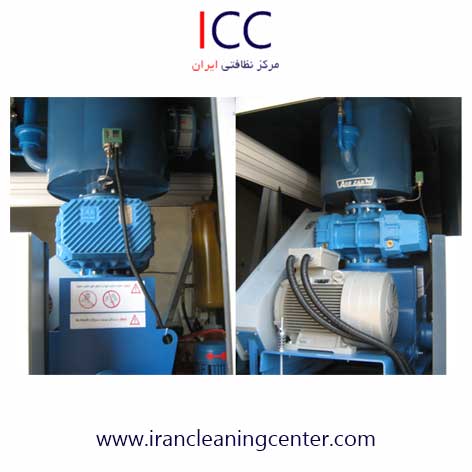

وکیوم لودر یونیت مکش

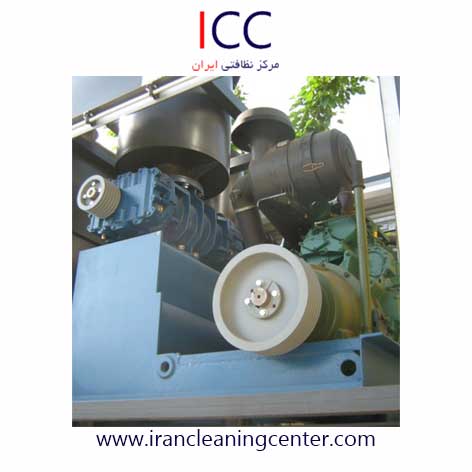

وکیوم لودر یونیت مکنده

صداخفه کن :

جهت کاهش سر و صدای خروجی از پمپ

شیر تخلیه وکیوم :

نوعی سوپاپ برای موارد ضروری که لوله های مکش گرفته می شود جهت جلوگیری از فشار بر روی پمپ

فیلتر  کارتریجی  از  جنس  پلی استر به عنوان فیلتر ثانویه (اطمینان)

تعبیه شده تا در صورت خرابی و نشت در فیلترهای اولیه، از ورود ذرات و مواد به داخل پمپ مکنده جلوگیری نماید.

مخزن مواد و محفظه فیلتر: ( filter )

مخزن مواد به حجم های مختلف ساخته می شود که در قسمت عقب آن دارای یک درب برای تخلیه می باشد.

در قسمت جلوی مخزن محفظه فیلتر قرار گرفته که شامل فیلتر اولیه می باشد.

این مخزن مجهز به سنسور سطح ( level detector ) بوده و هنگامیکه سطح مواد از حد لازم بالاتر رود بصورت اتوماتیک مکش را قطع می نماید.

برای تخلیه مخزن ابتدا درب عقب باز شده و سپس توسط سیستم هیدرولیک، مخزن تا حدود ۵۰ درجه متمایل گردیده و تخلیه می شود.

در این دستگاه با توجه به کارایی مورد نظر، علاوه بر امکان انتخاب تخلیه معمولی مخزن می توان از سیستم تخلیه بصورت دمش (Blowing) نیز استفاده نمود .

در این روش مخزن بدون بازکردن درب عقب تا حدود ۵۰ درجه توسط سیستم هیدرولیک متمایل شده و مواد از طریق سیستم دمش در ارتفاعات یا طبقات کارخانه تخلیه می شوند.

تمیز کردن فیلتر بصورت اتوماتیک توسط سیستم Reverse  انجام می شود .

بنابراین در هرزمان حداکثر توان مکش قابل دسترس می باشد و برای تمیز کردن فیلتر نیاز به باز کردن آن نخواهدبود.

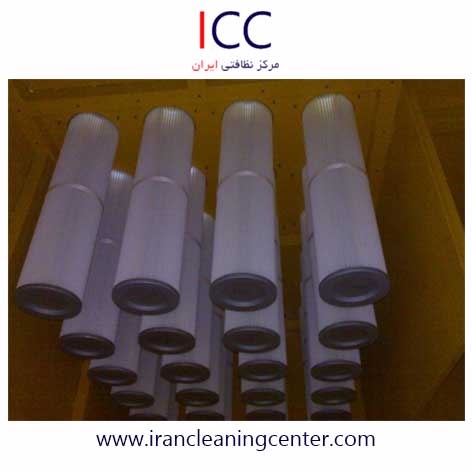

وکیوم لودر فیلتر

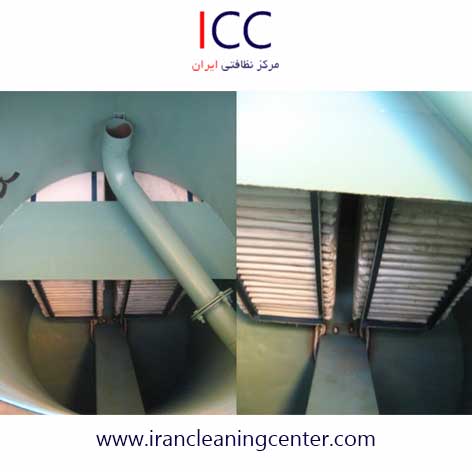

وکیوم لودر مخزن و فیلتر

تابلو برق و سیستم کنترل دستگاه

این قسمت شامل یک تابلوی برق و فرمان دستگاه بوده که کلیه عملیات به شرح زیر انجام می شود.

  1. روشن و خاموش کردن دستگاه
  2. کنترل سیستم تمیز کاری فیلترها
  3. کنترل سطح مواد مخزن
  4. مشاهده فشار کاری پمپ

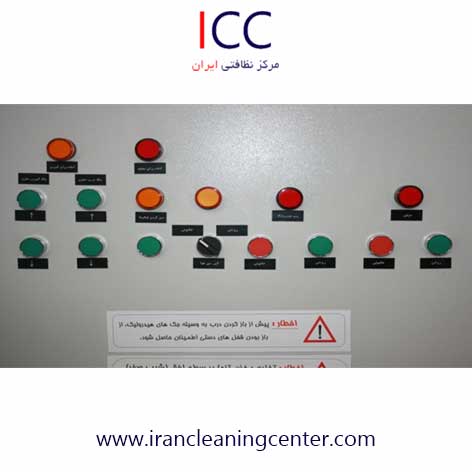

سیستم کنترل وکیوم لودر

شاسی

شاسی دستگاه وکیوم لودر که کلیه اجزای فوق بر روی آن نصب می شود به دو صورت قابل تحویل است.

الف) دستگاه می تواند بر روی انواع تریلر مناسب، نصب و تحویل گردد.

در این حالت جهت جابجایی  به تراکتور و یا یک کامیون کشنده نیاز خواهد داشت.

ب)  همچنین می توان دستگاه را  بر روی انواع کامیون های موجود در بازار با توجه به ظرفیت آنها نصب نمود.

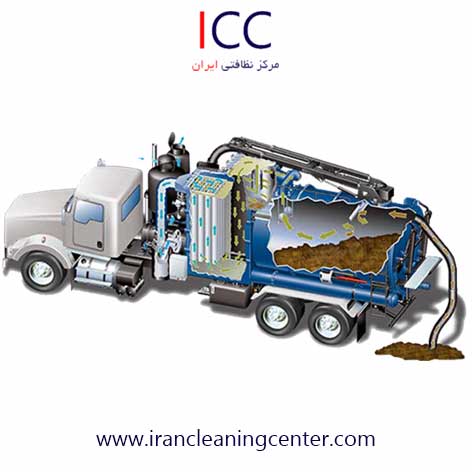

وکیوم لودر
